混合式时间相关光子计数系统GDTCSPC2022C
来源: | 作者:王志友 | 发布时间: 1076天前 | 2134 次浏览 | 分享到:



                  1.混合式光子探测器特点:

                    ·         时间分辨率低至<50psFWHM

                    ·         有效探测面积:3mm5mm6mm

                    ·         探测效率高达45%@500 nm

                    ·         内置高压供电和前置放大器

                    ·         光谱范围包含220~ 900 nm

                    ·         安全快门和过载保护

                    ·         主动式温度稳定器件

                    ·         电磁防护的封装设计

                2.混合式光子探测器参数:



参数/型号

- 06

- 40

-40 mod

- 50

波长范围

220~650 nm

300~720 nm

300~720 nm

380~890 nm

暗计数(制冷)

<100 cps

<700 cps

< 4000 cps

< 1000 cps

时间分辨(FWHM)

<50 ps

<120 ps

<120 ps

<160 ps

最大计数率

10 MHz

过载保护阈值

9MHz~15MHz

单光子响应时间

600 ps

上升/下降时间

400 ps

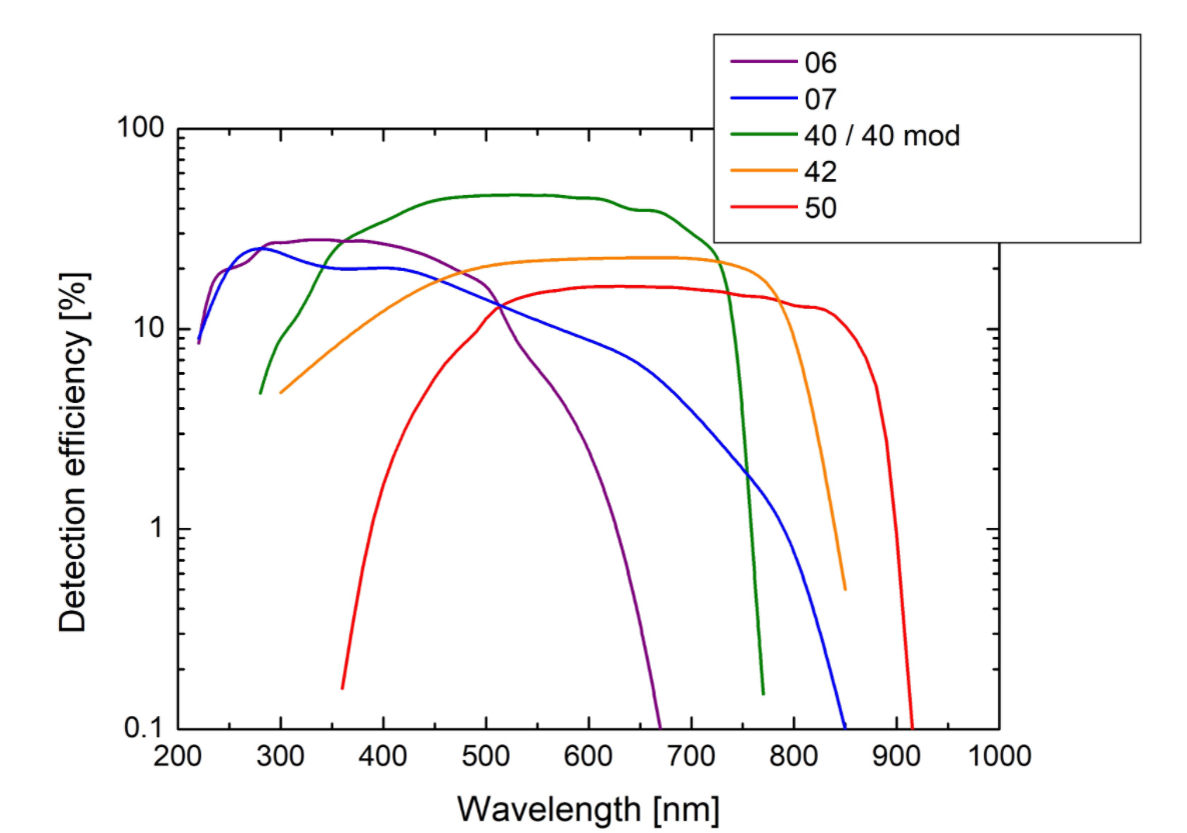

                                                                                                        探测器典型探测效率曲线图

          3.TCSPC测量系统特点:

                ·         两个通道完全同步且相互独立

                ·         65536直方图时间,最小宽度4ps

                ·         计数速率达10百万次/秒通道数

                ·         直方图测量范围从260ns到33μs

                ·         外部同步信号成像及控制

                ·         Multi-stop功能有效提高了低重复频率下的效率

            4.TCSPC测量系统参数:

测量通道:双通道CFD,软件可调直方图

输入电压

0~800mV

计数深度

16bit

触发脉宽

0.5~30ns

最大时间通道

65536

触发器上升/下降时间

最大2ns

采集时间

1ms~100hours

时间数字转换器(TDC

TTTR模式

同步通道可调延时范围

±100 ns,分辨率 4ps

最小时间宽度

4ps

T2模式分辨率

4ps

时间分辨率

<12ps rms

T3模式分辨率

4816..512ps

最大同步率

84MHz

FIFO缓冲区深度

262144

停滞时间

<95ns

通讯接口

高速USB2.0

非线性误差

<5% peak, <1%   rms

计算机要求

最低1GHz CPU

                5.智能分析软件

                ·         动态链接库GD_LIB

                ·         集成数据分析与实时数据流控制

                ·         向导式工作模式或自定义工作模式

                ·         强大的脚本语言

                6.应用:

                ·         时间分辨荧光与发光光谱

                ·         荧光寿命成像FLIM

                ·         单分子光谱SMS

                ·         量子密码通讯

                ·         光电器件的时间响应特性测试

                ·         符合相关/反聚束

                ·         飞行时间测量(ToF)/测距



                7.联系方式:

                E-mail:  goodtek0551@163.com

                Tel: +86-15375144217

                地址:合肥市蜀山区加侨悦山国际B座

                联系人:王先生
